Пластиковые боксы для автоматики. Часть 2
В прошлый раз, мы с вами обсуждали пластиковые боксы типа ЩРН-П и ЩРВ-П. Кто пропустил ту статью, может прочитать ее здесь.
Сегодня мы с вами поговорим про другие серии пластиковых боксов. Будут те, что похожи по функционалу, но будут и те, кто совсем не такой. Ведь боксы, про которые мы говорили в прошлой статье — это лишь один, конкретный вид, который решает свою определенную задачу. Но на этом список применения пластиковых боксов, так же как и задач которые они должны решать не заканчивается. Есть еще щиты учета, пломбировка автоматов и так далее. Сегодня мы с вами поговорим про маленькие боксы, которые очень похожи на то, о чем мы говорили в прошлый раз. Поговорим про аналог учетного металлического щита, Который в нашем случае сделан из пластика. Так же разберёмся, как защитить модульное оборудование от несанкционированного вмешательства. А если вмешательства избежать не получиться, то мы будем точно знать, что оно было. Предлагаю не тратить время зря и переходить к бесценным знаниям.
КМПн и КМПн с крышкой
Межу двумя шкафами в названии, несмотря на схожесть названий, есть большая разница. Давайте разбираться. КМПн используется для монтажа модульного оборудования, такого как автоматические выключатели, устройства защитного отключения, рубильников и так далее. Сделаны такие боксы из полистирола. Полистирол — это вещество, которое получается при полимеризации стирола. Это вещество имеет хорошие огнеупорные и противоударные качества. Сам по себе стирол — это бесцветная жидкость, со специфическим запахом, достаточно едким. Полимеризация — это сложный процесс присоединения молекул мономера к активным центрам в растущей молекуле. Прошу прощения за тавтологию, но по другому никак не получалось. В результате такого процесса получается сложное вещество, состоящее из тех же молекул, что и мономер. Но это чудо, так как из одного м того же вещества, которое было жидким, получился жесткий корпус маленького бокса. Боксы КМПн используются очень широко. Их моно встретить в жилом секторе, офисах, в лечебных и образовательных учреждениях. Так как такие боксы имеют возможность пломбировки, их ставят в большие щиты, для использования этой функции. В щитах типа ВРУ, например, очень часто пломбируют вводной автомат.
Что касается выбора таких боксов, то тут две основные характеристики — цвет и количество модулей. Боксы КМПн могут быть рассчитаны на разное количество модулей — от одного до четырех. Цвета боксов тоже бывают разные — синие, белые, красные. Если серьезно — белый, эко и бук. Эко — это цвет сосны, а бук — это он и есть.
КМПн с крышкой достаточно сильно отличаются от тех, что без крышки. Во-первых, КМПн с крышкой, в отличии от обычных не имеют возможности удаления стенок, а значит рассчитаны на строго определенное количество модулей. Если быть точным, то от одного до шести. Так же, благодаря крышке и более прочному корпусу из АБС-пластика, такие боксы имеют степень защиты IP42, что позволяет успешно использовать их в пыльных помещениях. На этом вся разница заканчивается. Боксы КМПн с крышкой, так же имеют возможность пломбировки.
Боксы БОМ
БОМ — это боксы для опломбировки модульного оборудования. Они сделаны, так же как и КМПн с крышкой из самозатухающего АБС-пластика. Такие боксы используются для опломбировки модульного оборудования при сдаче электрических шкафов в эксплуатацию. Так же их используют для несанкционированного доступа к модульному оборудованию внутри шкафа и предотвращения нежелательных изменений схемы. Используются такие боксы невероятно широко — в жилых помещения, в бытовках, в офисах, на складах и в электроустановках. Основным преимуществом таких боксов является цена. Они при сравнительно низкой цене решают важную задачу — занимаются опломбированием. А если взять в расчёт, что это один из самых компактных способов установки пломбы, то они просто незаменимы. Применение таких боксов позволяет пломбировать 1, 2, 3-полочные автоматы. Причем, делать это можно прямо на DIN-рейке, а значит для этого не нужно делать ни каких дополнительных модификаций. Подобрать бокс БОМ совсем не сложно, нужно просто определиться с количеством модулей автомата, который собираетесь пломбировать. БОМ бывают на 1–2 модуля и 2–3 модуля. То есть они универсальные.
Пластиковые щиты ЩУРН и ЩУ-П
Начнем с ЩУРН, это примерно такой же щит, как и металлический, разница лишь в материале. Кто хочет почитать про металлические шкафы, может сделать это здесь. Сегодня лишь напомню, что это щит распределительный, навесной. Он представляет из себя щит, в который устанавливается счетчик на одну или три фазы и определенное количество автоматов. Такие шкафы имеют степень защиты IP54 и рассчитаны на установку на улице. ЩУ-П — это щит учёта пластиковый. Его главное отличие от прошлого щита, о котором мы с вами говорили — отсутствие возможности установки автоматов на Din-рейку, ее там просто нет. Зато в ЩУ-П есть монтажная панель на которой монтируется оборудование.
Выбрать пластиковый шкаф ЩУРН не сложно, так как их всего два основных вида. Первый рассчитан только на однофазный счетчик и восемь модулей. Второй вариант рассчитан как на однофазный, так и на трёхфазный счетчик и 12 модулей. Щит ЩУ-П имеет один стандартный типоразмер, но как и в прошлом случае, универсален в плане подбора счетчика. Теперь о материалах. Первый и последний, описанные в этой статье шкафы, как правило, сделаны из ударопрочного полистирола. ЩУРН на трехфазный счетчик делается из негорючего АБС-пластика. В чем причина такой несправедливости, объяснить не может никто.
Вывод
Теперь вы знаете все особенности, самых ходовых шкафов и щитов, сделанных из пластика. А значит сможете придя в магазин, выбрать именно то, что вам нужно. Вы сможете решить любую задачу, а при желании даже опломбируете модульное оборудование в вводно-распределительном устройстве. Главное не покупать не качественные боксы. Ведь они могут поддерживать горение или не сопротивляться воздействию солнечных лучей. Дешевые боксы, так же со временем теряют форму., а как вы понимаете, это печально. Так что будьте внимательны при выборе боксов. До новых встреч.
Пластиковые боксы КМПн ИЭК
 |
Пластиковые распределительные щитки накладного монтажа для установки автоматических выключателей и модульных устройств IEK
Компания IEK разработала специальные пластиковые боксы КМПн, которые могут использоваться в любых помещениях. Это стало возможным благодаря их прекрасному внешнему виду, который несравним ни с какими подобными установками. Вся форма бокса продумана до мелочей, отсутствуют острые углы, а сама конструкция является обтекаемой. Чаще всего данные установки применяют в офисах, бытовых комнатах, залах и т.д. Так же благодаря обтекаемой форме их можно использовать в местах, где есть большая концентрация детей, и существует высокая вероятность травматизма. Рекомендуется применять данные боксы в любом помещении где установлено электронное оборудование, для того чтобы обезопасить его от различного рода помех в электросети вплоть до короткого замыкания.
Корпус бокса КМПн изготовлен из специального АБС – пластика, который обладает прекрасными противопожарными свойствами, поскольку он не горит, а способен лишь плавиться. В любой электросети при коротком замыкании могут заискрить электронные устройства, находящиеся в установке. Поэтому если человек использует установку КМПн тогда он может быть уверенным что огонь не получит распространение. Так же все боксы оборудованы специальной прозрачной дверцей, через которую пользователь без проблем способен отслеживать состояние автоматических модулей, не производя прямой доступ в установку. Дверца дополнительно защищает устройства от различного рода внешнего влияния, которое может быть несанкционированным или случайным.
Монтируется пластиковый бокс поверх стены или другой поверхности, в связи с этим человеку не надо производить какие – либо дополнительные работы по подготовке места для крепления. Это значительно удешевляет затраты на установку бокса, и даёт возможность не нарушать целостность стенки. Также данный вид монтажа позволяет в любой момент перевешивать корпус установки на новое место. Ввод проводниковых коммуникаций осуществляется снизу бокса через специальные отверстия, которые изначально являются перфорированными. Пользователь может без использования, каких-либо приспособлений самостоятельно выдавить необходимое количество отверстий на корпусе установки и ввести через них провода. Это очень удобно и ещё раз доказывает простоту монтажа. В самом боксе человеку предоставляется возможность размещать определённое число автоматических электронных устройств, количество которых в зависимости от модели может составлять от 2 до 6 модулей. Конструкция бокса КМПн является очень простой, поэтому с её установкой, комплектацией и обслуживанием может справиться любой человек.
Бокс IEK ОП КМПн 2/4 на 4 модуля IP30 ИЭК MKP42-N-04-30-12
Цена за упаковку 4 шт.: 536 р.
Цена за ед. товара: 134 р. 149 р.
Спишите до 60 р. бонусами Начислим 1 бонус
Бокс IEK ОП КМПн 2/4 на 4 мод. IP30 ИЭК MKP42-N-04-30-12 выполнен из самозатухающих полимеров.
Бокс можно опломбировать для обеспечения защиты от хищений электроэнергии и от несанкционированного доступа к контактной группе.
Автоматические выключатели внутри бокса надежно закреплены на встроенной DIN-рейке.
Бокс КМПн 1/2 на 1-2 модуля накладной пластиковый без дверки ИЭК
Добрый день, Александр.
Для корректного расчёта сечения кабеля высокой мощности, с учётом параметров его прокладки, рекомендуем обратиться в специализированные проектные организации.
Добрый день, Валерия.
В комплект шкафа клеммы входят.
Это держатель клемм ZK13-1шт., клеммы нейтрали ZK82В-1шт.(8 соединений) и ZK113-1шт.(11 соединений), клемма для заземления ZK175G-1шт.(17 соединений).
Добрый день, Сергей.
В связи с обновлением модельного ряда произошло изменение габаритных размеров и незначительное изменение внешнего вида.
Заявленные технические параметры прожекторов обновлённой конструкции не отличаются от моделей предыдущего поколения.
Ваше обращение Было передано менеджеру.
С Вами свяжутся в ближайшее время.
Добрый день, Иван.
Если в устройстве была установлена лампа 10w, то эта лампа Вам подойдет.
Добрый день, Сергей.
Вами подобранный ЭПРА будет работать с указанной лампой.
Добрый день, Николай.
Данная позиция производителем снята с производства и находилась в распродаже остатков, соответственно отсутствовали все аксессуары к ней.
В данный момент эту мачту Вам предоставить уже не сможем и удалили из ассортимента.
Можем предложить:
Мачта для антенн 1000см телескопическая Rexant Артикул: 34-0579
Кронштейн для мачт КРЫМ телескопический 40-70см Артикул: 34-0592
Добрый день, Владимир.
Размеры лампы, как правило, указывают по колбе лампы, без учета штырьков.
Добрый день, Александр.
Замена лампы производится вместе с рефлектором.
Добрый день, Эдуард.
Данная лампа может работать в различных устройствах. Совместимость нужно уточнить в паспорте изделия.
Оформить заказ можно через корзину сайта.
Вопросы по срокам поставки, наличию, доставке, самовывозу и т.п., Вы сможете обсудить с менеджером по продажам.
Добрый день, Юрий.
Цена представлена за упаковку.
Добрый день, Олег.
— Гарантия 1 год.
— Регулировка угла наклона происходит путем наклона кронштейна (они бывают разные).
Добрый день, Наталья.
Светильник между собой не соединяется, они подключаются к линии индивидуально.
Провода приобретаются отдельно.
Добрый день, Роман.
Из-за того что батарейный отсек находится под опломбированной крышкой, закрывающей клеммы подходящих и отходящих проводов,
Вы не сможете поменять батарейку без повреждения пломбы.
Добрый день, Игорь.
Эта пломбировка винтов может быть использована с автоматами серии TX.
Добрый день, Наталья.
Данная лампа в нашем ассортименте одна.
Добрый день, Владимир.
Лампы к этому светильнику приобретаются отдельно.
Все необходимые лампы подходящие под Ваши требования Вы сможете найти на нашем сайте в разделах:
— Люминесцентные лампы T8 STANDART d26mm с цоколем G13
— Люминесцентные лампы T8 Osram PLUS ECO d26mm с цоколем G13
— Люминесцентные лампы Т8 Sylvania, Philips TL-D SUPER 80 d26mm с цоколем G13
— Люминесцентные лампы T8 DE LUXE d26mm с цоколем G13
Добрый день, Денис.
Счетчик запрограммирован на два тарифа с московским временем.
Программу по перепрограммированию Вы можете найти на сайте АВВ.
Добрый день, Анатольий.
В этом светильнике есть драйвер.
Для него отдельно драйвер не требуется.
Добрый день, Ольга.
Лампы 30W с цоколем 2G11 нет в нашем ассортименте.
Вам нужно посмотреть на параметры ЭПРА в облучателе.
Там должен быть указан диапазон мощностей ламп.
И сверить габариты лампы и устройства.
Если диапазон и габариты подойдут, то Вам может подойти лампа с мощностью 24 или 36 W.
Добрый день, Вадим.
Дроссели, используемые с этой лампой, представлены в самом низу странице сайта этой лампы, в разделе «Дополнительное оборудование».
Например дроссель Vossloh Schwabe L 13.313 T5 2×6/8W, 1×10/13W, TC-S 2×5/7/9W для люминесцентных ламп (артикул: 163711.88).
Добрый день, Галина.
Да, будет работать.
Добрый день, Николай.
В данную рамку устанавливаются розетки и выключатели IP44 AtlasDesign Aqua
Здравствуйте, Юрий!
Подойдет любая лампа, где в названии имеется R7S L118.
Обратите, пожалуйста, внимание на диаметр лампы, т.к. у LED ламп R7S он больше.
Добрый день, Сергей.
404906 зажимается вместе с «зубом» 404926, а кабель зажимается в винтовом зажиме клеммы.
Т.е. 2 шт. 404906 и кусок кабеля заменяет 404908.
Добрый день, Юрий.
Гарантия на эти светильники 1 год.
Добрый день, Александр.
Диаметр кабеля около
Добрый день, Светлана.
Этот светильник и лампа совместимы.
Добрый день, Елена.
Прежде чем приступить к поиску диммера к светильнику, Вам надо выяснить диммируются ли светодиодные лампы в нем.
Не всякий светильник диммируется и не всякий диммер работает со всеми типами светодиодных ламп.
Добрый день, Антон.
Дверцу у этого щитка можно переставлять.
Добрый день, Леонид.
У шкафа три вводных отверстия диаметром 30 мм.
Добрый день, Станислав.
Этот коннектор используется с кабелем 22. 24AWG.
Добрый день, Юрий.
Если по сечению кабеля и максимальному току нагрузки эти клеммы подходят, то их можно использовать для соединения.
Соединение надежно и его не нужно периодически «протягивать», как винтовое соединение.
Добрый день, Иван.
Данный соединитель предназначен для прокладки электропроводки.
Добрый день, Игорь.
Вес светильника 240г.
Крепление через корпус винтовым или дюбельным крепежом.
Добрый день, Алексей.
Под эту лампу, на данный момент, у нас светильников нет.
Добрый день, Юлия.
Диаметр кабеля около 15 мм.
Использовать кабель под навесом на открытом воздухе можно.
Добрый день, Юлия.
Эта лампа подходит к данному рециркулятору.
 |
Добрый день, Юлия Александровна.
В шкафу четыре отверстия диаметром 12 мм. и четыре 16 мм. на верхнем и нижнем фланце.
Добрый день, Сергей.
Точки подключения представлены на странице товара во вкладке «Документация».
Добрый день, Виктор.
Сервис «Вопрос-Ответ», обслуживаемый техническим отделом, служит для уточнения технических характеристик товара.
Оформить заказ можно через корзину сайта.
Вопросы по срокам поставки, наличию, доставке, самовывозу и т.п., Вы сможете обсудить с менеджером по продажам.
Добрый день,Илья.
Длина волны ИК ламп с пиковым значением составляет 1100Nm.
Добрый день, Александр.
Данная лампа используется в специальных излучателях.
У нас Вы сможете найти только лампы.
Добрый день, Андрей.
Лампа T12 40W и T8 36W имеет одну длину, но разный диаметр.
Если она подойдет под Ваш светильник, то да, ею можно заменить.
Добрый день, Олег.
Если Ваша лампа схожа по параметрам с лампой LightBest GPH 287T5L/4P 14W, то они одинаковы.
Добрый день, Андрей.
Для установки в кабель-канал ДКС 80х40 электроустановочных изделий формата 45х45, Вам потребуется суппорты двухмодульные с артикулом 00513 и шестимодульные с артикулом 00563.
Добрый день, Лилия.
Да, цена указана за 5м.
Отличие Вами указанных артикулов только в производителе.
Добрый день, Максим.
Эта лампа работает через ЭмПРА.
Если в Вашем светильнике была установлена лампа 9W G23 цоколем, то любая лампа такого типа в нем будет работать.
Добрый день, Александр.
Пресс-клещи ПКВк-10 (КВТ) предназначены для опрессовки втулочных наконечников типа НШВ, НШВИ, НШВИ(2) на многожильные медные провода не ниже 3 класса гибкости.
Добрый день, Алексей.
Обеззараживание помещения в присутствии людей, животных и растений допускается только при работе экранированной лампы с длительностью облучения не более 1ч.
Повторные сеансы облучения должны проводиться через каждые 2ч.
Добрый день, Андрей.
Этот светильник лампой не комплектуется.
Список используемых ламп указан на странице светильника в разделе «Дополнительное оборудование».
Добрый день, Сергей.
Да. Вы правы.
Добрый день, Алексей.
Провод сечением 2,5 можно подключить к клемме 404905.
Кабель зажимается плотно.
Добрый день, Тимофей.
В комплект колонны розетки не входят.
Монтаж розеток осуществляется при помощи каркасов и рамок, которые используются в коробах «In-liner Aero», «In-liner Front».
В данную колонну устанавливаются механизмы DKC серий Avanti, Viva, Brava.
Добрый день, Ирина.
Да. Можно. Лампа вышла на смену устаревшей.
Добрый день, Сергей.
Светильник укомплектован лампой.
Добрый день, Алексей.
Да. Конечно можно.
|
Отправляя данные, вы соглашаетесь с политикой конфиденциальности.
|
Отправляя данные, вы соглашаетесь с политикой конфиденциальности. Отправляя данные, вы соглашаетесь с политикой конфиденциальности.
Самовывоз в Санкт-Петербурге
— наличными при получении.
— банковский перевод по выставленому счету (зачисление оплаты происходит в течении суток)
|
Доставка по Санкт-Петербургу
— Минимальная сумма заказа составляет 1000 рублей.
— 300 рублей в пределах КАД.
— с 10.00 до 18.00 по рабочим дням РФ.
— наличными при получении.
— банковский перевод по выставленому счету (зачисление оплаты происходит в течении суток)
|
Доставка по Ленинградской области
— Минимальная сумма заказа составляет 1000 рублей.
— 500 рублей до 5-ти км. от КАД.
— 40 рублей за 1 км. от КАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
— наличными при получении.
— банковский перевод по выставленому счету (зачисление оплаты происходит в течении суток)
Способы получения заказов
— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
— заказ оплачивается при получении.
Способы получения заказов
— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
Оплата:
— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)
Оплата:
— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)
Оплата:
— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)
Результаты поиска: Боксы КМПн 2/2
Наличие в магазине:
Бокс КМПн 2/9-1 IP31 (MKP42-N-09-31-01)
Бокс КМПн 2/9-2 IP31 (MKP42-N-09-31-02)
Бокс КМПн 1/2 для 1-2-х автоматических выключателей наружная установка (Дуб) (MKP31-N-02-30-252-D)
Бокс КМПн 1/2 для 1-2-х автоматических выключателей наружная установка (Дуб) (MKP31-N-02-30-252-D)
Бокс КМПн 1/2 с дверцей PROxima (pbm40-nk-2)
Щит распределительный навесной ЩРн-П-2 IP20 пластиковый белый без двери КМПн 1/2 (MKP31-N-02-30-252)
Щит распределительный навесной ЩРн-П-2 IP30 пластиковый белый прозрачная дверьКМПн 2/2 (MKP42-N-02-30-20)
Щит распределительный навесной ЩРн-П-4 IP30 пластиковый белый прозрачная дверь КМПн 2/4 (MKP42-N-04-30-12)
Щит распределительный навесной ЩРн-П-6 IP30 пластиковый белый прозрачная дверь КМПн 2/6 (MKP42-N-06-30-09)
Щит распределительный навесной ЩРн-П-2 IP30 пластиковый без дверей 1/2 КМПн белый (pbm40-n-2)
Бокс КМПн 1/2 для 1-2-х автоматических выключателей наружная установка (Сосна) (MKP31-N-02-30-252-S)

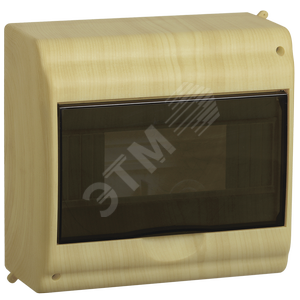

Бокс КМПн 2/9-2 (Сосна) IP31 (MKP42-N-09-31-02-S)

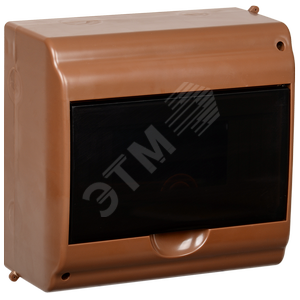

Бокс КМПн 2/9-2 (Дуб) IP31 IEK (MKP42-N-09-31-02-D)
