Кабель АПвБбШп(г)
Расшифровка кабеля АПвБбШп(г):
Элементы конструкции кабеля АПвБбШп(г):
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Сердечник из водоблокирующей нити;
4. Обмотка водоблокирующей лентой;
5. Поясная изоляция из полиэтилена или ПВХ пластиката;
6. Броня из двух стальных оцинкованных лент;
7. Защитный шланг из полиэтилена.
Область применения кабеля АПвБбШп(г):
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
— в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
— в грунтах с повышенной влажностью;
— в воде.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.
Гарантия
Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.
Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.
Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.
Гарантия качества
Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.
На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.
Доставка и оплата
Компания «Рукабель» принимает оплату следующими способами:
С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.
Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:
Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).
Честная цена
Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!
Элементы конструкции кабеля АПвБбШп(г):
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Сердечник из водоблокирующей нити;
4. Обмотка водоблокирующей лентой;
5. Поясная изоляция из полиэтилена или ПВХ пластиката;
6. Броня из двух стальных оцинкованных лент;
7. Защитный шланг из полиэтилена.
Область применения кабеля АПвБбШп(г):
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц. Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
— в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
— в грунтах с повышенной влажностью;
— в воде.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.
Кабель АПвБбШп в Москве
Условия продажи и поставки кабеля АПвБбШп
Область применения АПвБбШп
Кабель АПвБбШп обладает достаточной устойчивостью к многим агрессивным внешним воздействиям, в том числе к химическим реагентам. Он подходит для монтажа на вертикальных, горизонтальных и наклонных трассах, однако во время прокладки и эксплуатации изделие не должно излишне растягиваться во избежание повреждений. Максимальное время работы кабеля в режиме перегрузки — не более 6 часов в сутки.

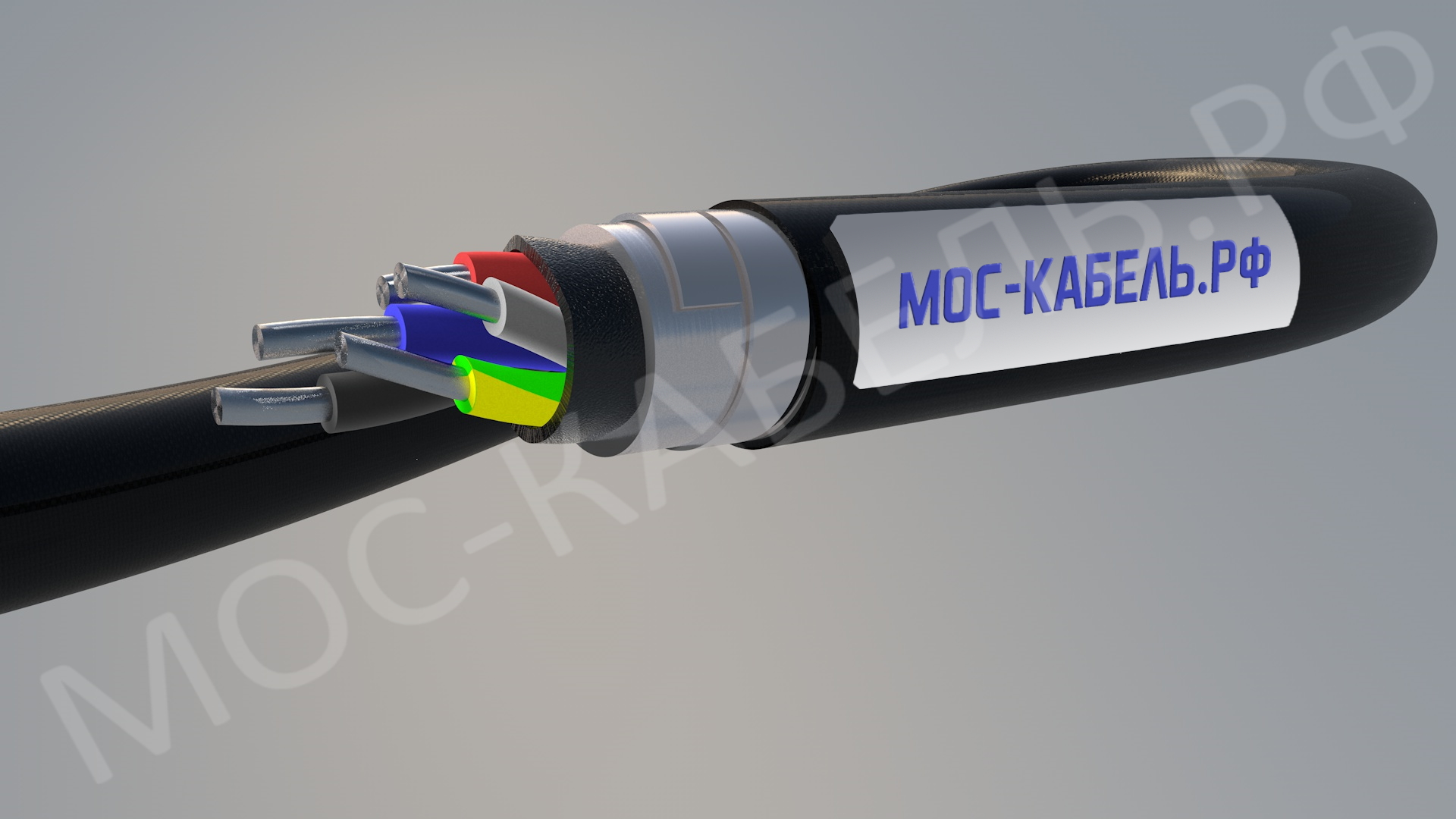

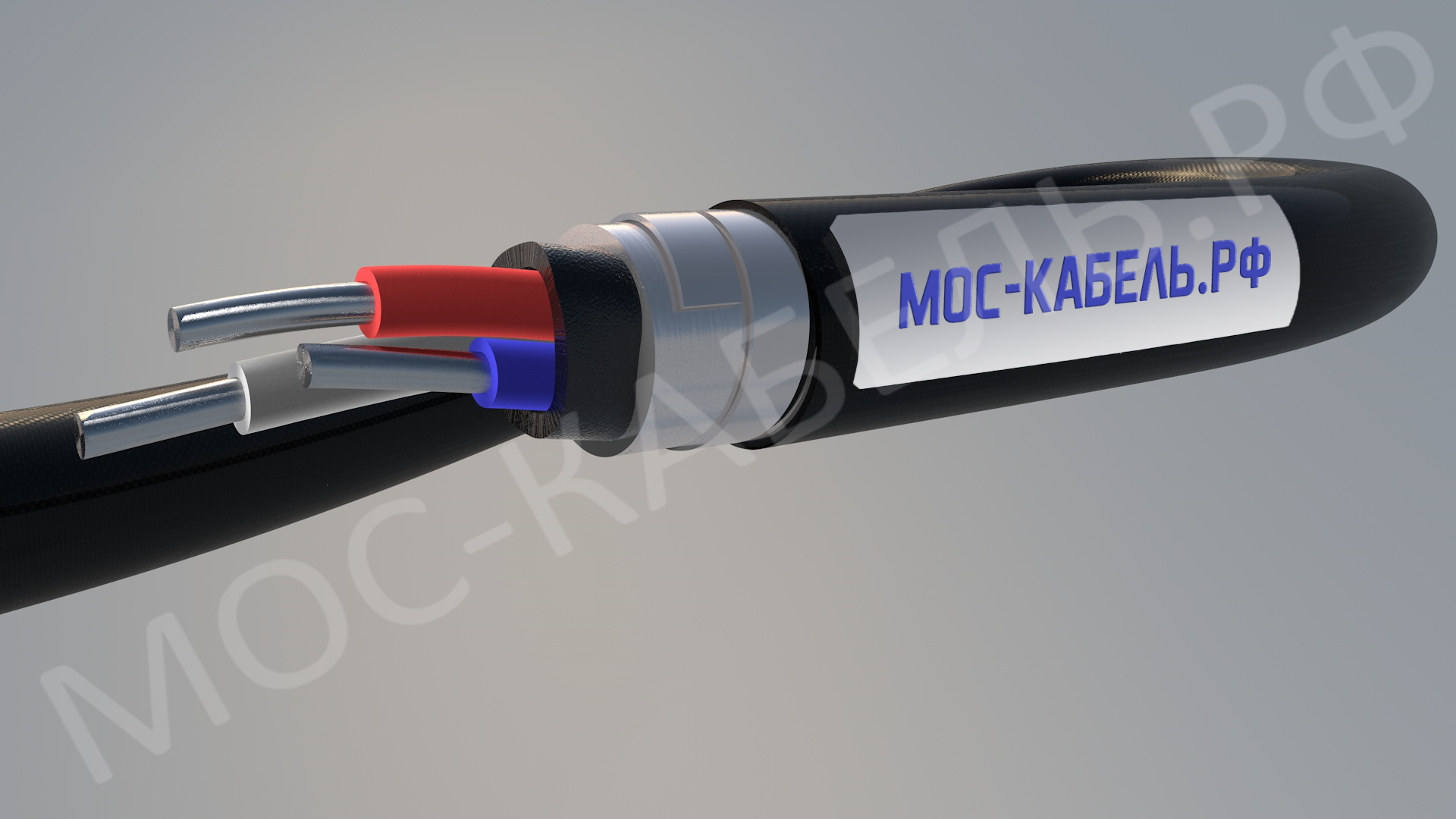

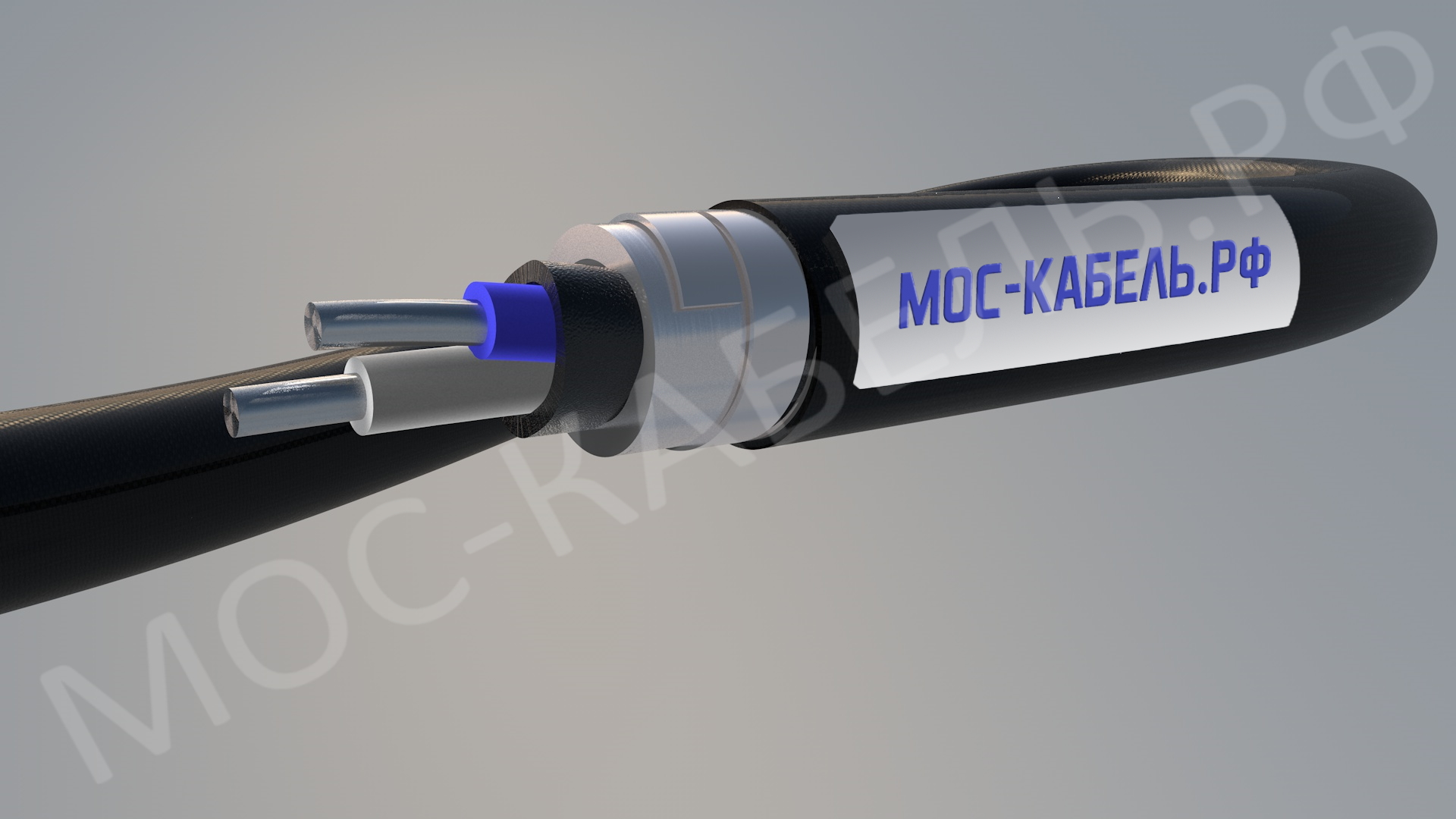

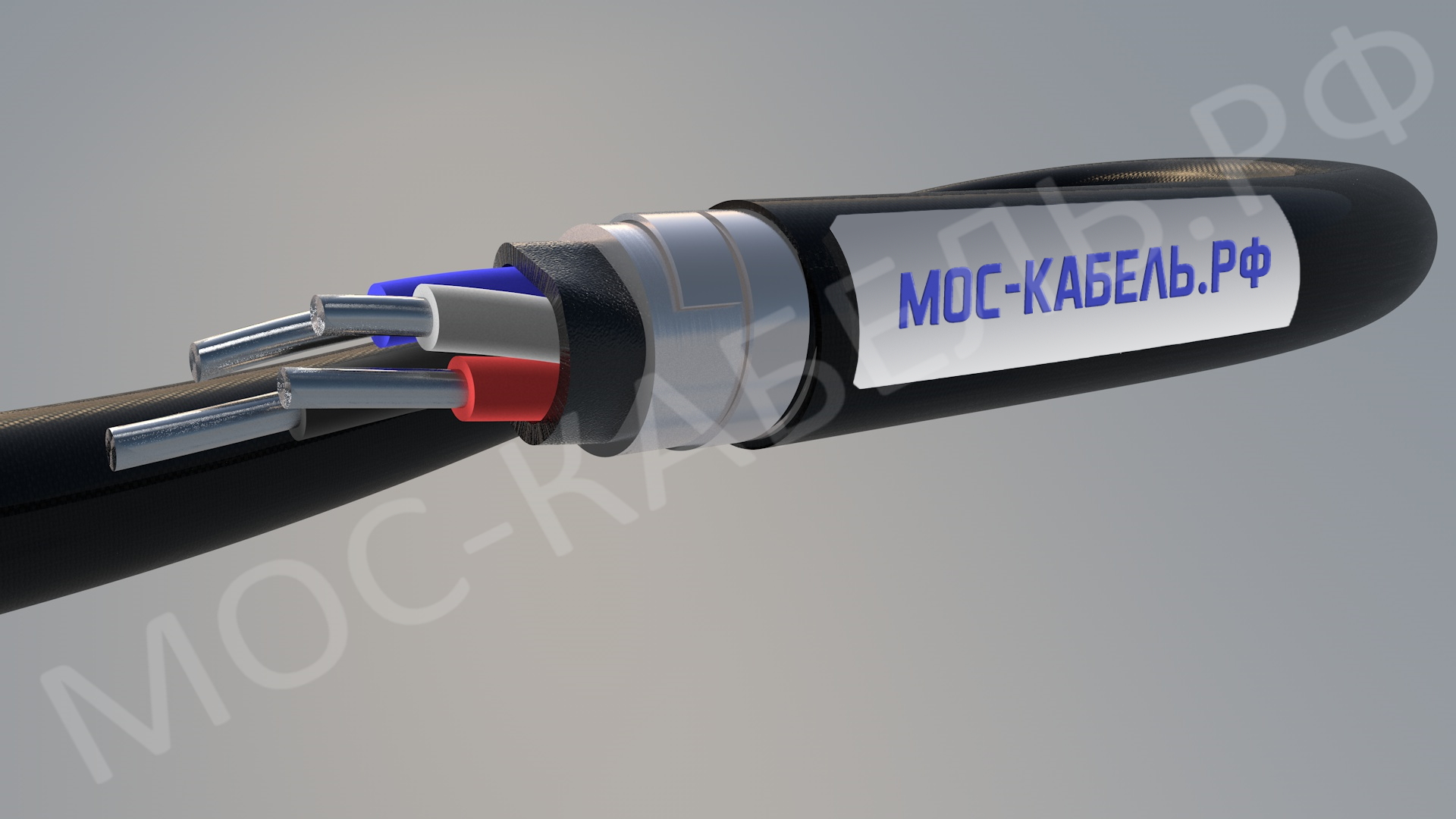

Конструкция АПвБбШп
Рассматривая конструкцию кабеля АПвБбШп, можно выделить следующие основные элементы:
1. Токопроводник из одной или нескольких алюминиевых проволок.
2. Фазная изоляция из сшитого полиэтилена, каждая отдельная жила для упрощения монтажа помечена своим цветом.
3. Поясная изоляция из полиэтилена или ПВХ-композиций.
4. Броневой покров из оцинкованных стальных лент.
5. Выпресованный шланг из сшитого полиэтилена, выполняющий роль дополнительной защиты.
Наиболее распространенные конфигурации кабеля АПвБбШп содержат четыре или пять токопроводящих жил. Изделия больших сечений (от 50 квадратных миллиметров и выше) также имеют в своей конструкции скрепляющую обмотку.
Технические и эксплуатационные характеристики кабеля АПвБбШп
Производители кабеля АПвБбШп:
Использование низкокачественного или контрафактного кабеля АПвБбШп может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.
* Полный список производителей можно посмотреть ЗДЕСЬ.
Кабель АПвБбШп возможные аналоги / замена * :
| Марка | Отличия |
|---|---|
| АПвБбШвнг | оболочка из ПВХ пластиката пониженной горючести |
| АПвБбШвнг-LS | поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением |
| АПвБбШнг | оболочка из ПВХ пластиката пониженной горючести |
| АПвБбШнг(B)-LS | поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением |
| АПвБбШнг(А)-LS | поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением |
| АПвБбШнг(В) | оболочка из ПВХ пластиката пониженной горючести |
| АПвБбШнг(В)-LS | поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением |
| АПвБбШнг-LS | поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением |
| АПвБбШп(г) | герметизация водоблокирующими лентами |
| АПвзБбШв | в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, защитная оболочка в виде шланга из ПВХ пластиката |
| АПвзБбШнг | в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, оболочка из ПВХ пластиката пониженной горючести |
| АПвзБбШп | в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника |
| АПвзБбШп(г) | в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, герметизация водоблокирующими лентами |
Вы можете оставить заявку через любую форму связи на сайте или на странице товара, или напрямую связаться с нашими менеджерами по номерам телефонов на сайте.
Как только менеджер оформит заявку – вам будет выслан расчетный счет, по реквизитам которого вы сможете совершить оплаты заказа через любой банк Российской Федерации. Оплату можно производить как через личный кабинет банка, так и при визите в банковское отделение. К тому же, реквизиты могут быть оплачены с помощью электронных платежных систем, таких как Ю-Money (Яндекс.Деньги) и Qiwi.
Заводы-изготовители предоставляют гарантию на кабельно-проводниковые изделия. О сроках действия гарантии на различные кабельные изделия вы можете уточнить у наших менеджеров или на странице интересующего вас товара во вкладке «Описание».
Вы можете отправить заявку менеджеру или позвонить по номеру телефона, указанному на сайте
Медный кабель лучше проводит ток и выдерживает больше изгибов. Алюминий дешевле, легче и хуже проводит ток. Медный кабель предпочтительнее. Но если линия прокладывается на дальние расстояния и в небольших помещениях, то в целях экономии имеет смысл приобрести кабель с алюминиевыми жилами.
Провод представляет собой одну жилу или несколько жил в скрутке со слоем изоляции. Кабель – это несколько соединенных вместе изолированных проводов, объединенных в общую оболочку.
Сшитый полиэтилен устойчив к более широкому температурному диапазону, обладает большей гибкостью и устойчивостью к истираниям. ПВХ немного дешевле, устойчив к ультрафиолету и имеет большую жесткость.
Негорючие кабели (индекс нг) не распространяют горение при групповой прокладке, когда несколько кабелей соприкасаются друг с другом: в случаях даже сильных перегревов – они будут оплавляться, но не будут воспламеняться.
Бездымные (нг-LS) так же негорючи, но в дополнение к этому, производят на 50% меньше дыма при воздействии высоких температур и открытого огня.
Огнеупорные кабели (нг-FRLS) обладают свойствами бездымных и дополнительным слоем негорючей ленты поверх жилы, благодаря чему могут выдержать воздействие огня до 8 часов. И даже при полном оплавлении оболочки – будут способны работать некоторое время.
Стоимость кабельной продукции за метр зависит от объема заказа. Этот вопрос можно обсудить с менеджером.
Кабель АПвБбШп
Кабель АПвБбШп является бронированным силовым кабелем, жилы которого изготовлены из алюминия. Изолирующий материал представлен сшитым полиэтиленом (СПЭ). В 2011 году вступил в силу ГОСТ-Р 53769-2010, в ходе чего обозначение кабеля поменялось на АПвБШп. При этом конструктивные особенности и параметры проводника сохранились.
Цена кабеля АПвБбШп определяется количеством жил и площадью сечения на 1 метр проводника. При возникновении необходимости проводников нестандартных размеров, производители выпускают изделия на заказ. В нашей компании вы можете купить кабель АПвБбШп по доступным ценам. При покупке предоставляются сертификат кабеля АПвБбШп и другая необходимая документация.
Силовой кабель АПвБбШп в процессе эксплуатации показал, что является достаточно прочным и долговечным электротехническим изделием. Несмотря на приемлемую и низкую цену, может работать в тяжелых условиях.
Расшифровка
Расшифровка кабеля АПвБбШп включает в себя следующие буквенные обозначения:
Особенности и преимущества
Кабель АПвБбШп не ограничен какими-либо требованиями условий рабочей среды. Монтаж, возможно, осуществлять при любых углах наклона прокладки: горизонтальные, наклонные и вертикальные кабельные трассы. Согласно указаниям производителей эксплуатация проводника может проходить при низкой температуре в рабочем помещении.
Применение
Силовой кабель АПвБбШп выполняет роль питающего элемента для электроснабжения неподвижных стационарных агрегатов. Рабочее номинальное напряжение составляет 1/1000 кВ/В промышленной частоты (50 Гц).
Климатические зоны представлены умеренным и холодным климатами. Эксплуатация может проводиться в прибрежных и речных зонах, на суше. Высота над уровнем моря составляет до 4300 м.
Условия монтажа в грунте при отсутствии во время работы воздействующих сил натяжения: уровень коррозионной активности грунта — низкий, средний и высокий; блуждающие токи не нормируются.
Повышенная влажность грунта не влияет на условия работы.
Допускается монтаж в воде.
Монтаж проводника, возможно, осуществлять при любых углах наклона трассы, на горизонтальных, наклонных и вертикальных поверхностях. Допустимый перегрев токоведущей жилы в аварийной ситуации до t=+130?С. Длительность аварии не допускается больше 6 часов.
Состав провода
Максимальная защита проводника обеспечивается с помощью внешней оболочки, выполненной в виде оцинкованных ленточных полос из стали. Ленточные полосы, перекрываясь друг с другом, создают надежную защиту. Данный кабель АПвБбШп, согласно его нормативно-техническим параметрам позволяет осуществлять укладку в грунте при разных уровнях процессов коррозионной активности, присутствие токов блуждения не нормируется. Допускается работа в помещениях с повышенным уровнем влажности и воде. Однако на кабель не должны воздействовать механические растяжения.
Технические характеристики
Основные технические характеристики АПвБбШп представлены далее:
Купить кабель АПвБбШп
Наша компания производит доставку силового проводника АПвБбШп на территории России оптом. Продажа осуществляется при наличии кабельной продукции или составляются заказы заводам-изготовителям. Заявку на приобретение товара можете оставить на нашем сайте или отправить на указанный электронный адрес. После подачи заявки для вас оперативно будут подготовлены коммерческое предложение, удобный способ и условия доставки товара. При определенных условиях вам могут быть предложены скидки.
Цена на кабель АПвБбШп рассчитывается с каждым заказчиком в индивидуальном порядке в зависимости от указанных объемов и сроков поставки. Точную цену можно узнать, оставив заявку.
Обозначение в нормативных документах
Код ОКПО на электромеханическое изделие – 35 3771 5700. На территории РФ изготавливается согласно ГОСТ 15150-69.
Монтаж провода
Потребители зарекомендовали данный силовой проводник как универсальное и прочное электромеханическое изделие. Прокладка кабеля АПвБбШп может осуществляться на водных территориях и суше, в грунте/земле, в заболоченных районах и в воде. При наличии воздействующих механических растяжений не рекомендуется монтаж проводника на высоте более 4300 м над уровнем моря. Также не следует использовать в пучинистом грунте, где возможна просадка.
Кабель АПвБбШп 4х95 состоит из четырех токопроводящих частей, изготовленных из алюминиевой проволоки. Площадь их равна 95 мм2, они имеют изоляционное покрытие, оболочку из сшитого полиэтилена (РЕХ), броню из пары оцинкованных лент. С 2012 года используется несколько другая маркировка изделия – … Читать далее →
Кабель АПвБбШп 4х120 используется при прокладке силовых линий. Бронирующий слой из пары лент (сталь, покрытая тонким слоем цинка) позволяет использовать проводник в условиях возможных механических воздействий. В сечении провода расположены четыре жилы площадью 120 мм2, поверх них устраивается изоляционный слой, … Читать далее →
Кабель АПВБбШп 4х150 оснащается бронированным покрытием из двух лент, выполненных из стали и покрытых тонким слоем алюминия. В качестве токопроводящей части используются четыре жилы из алюминия. Сечение жил составляет 150 кв. мм, оно покрыто изоляционным слоем и оболочкой из полиэтилена. … Читать далее →
Кабель АПвБбШп 4х185 представляет собой силовой кабель с четырьмя алюминиевыми жилами и броней. Сечение жилы составляет 185 мм2. Изолирующий материал кабеля и оболочки изготовлен из сшитого полиэтилена (СПЭ). Имеет двойную ленточную броню, выполненную из стали. Обозначение АПвБбШп представляет собой … Читать далее →
Кабельный проводник марки АПвБбШп 4х240 является силовым кабелем с бронированной оболочкой. Число жил из алюминия — четыре. Размер сечения составляет S=240 мм2. Изолирующий материал, включая оболочку, выполнен из сшитого полиэтилена (СПЭ). Покрыт бронёй, имеющей вид оцинкованных ленточных полос из стали. … Читать далее →
Кабель АПВББШП
Где используется кабель марки АПвБбШп
Основное предназначение кабельных магистралей марки АПвБбШп – транспортировка электротока к потребительскому оборудованию. Мощности кабеля достаточно, чтобы обеспечивать питание нескольких автономных установок. Благодаря этому кабель применяется в производственной, горнодобывающей отрасли, в геологоразведке.
К нему подключаются отдельные электрические контуры для обеспечения таких производственных нужд:
Структурное устройства данной марки проводниковой продукции позволяет использовать его в труднодоступных местах, а также на участках с влиянием внешних и климатических факторов. Такой проводник отлично выдерживает действие влажной среды, благодаря чему может эксплуатироваться в таких целях:
Кроме того, такой кабель рекомендован производителем для эксплуатации в условиях минусовых температур. Обладая жаростойкостью, он может применяться для снабжения электричеством объектов с источниками открытого огня и повышенной температурой.
Эксплуатационные характеристики и свойства
Технические параметры отображаются в маркировке, где каждый символ указывает на свойства, материал и возможности применения:
Таким образом данный проводник имеет защиту от магнитного и радиационного излучения, и полностью защищен от воздействия влаги. Имея двойную изоляцию, он абсолютно не боится действия ржавчины. Этом же противостоят и свойства алюминия, из которых изготовлены жилы.
Количество жил может быть 4, или 5. В некоторых модификациях возможно сочетание 3 переплетенных плюс одна независимая. В зависимости от цели применения в кабеле могут использоваться жилы разного сечения:
Суммарно такие особенности конструкции обеспечивают в силовом кабеле такие характеристики и преимущества, как:
При таких характеристиках средний эксплуатационный период имеет длительность в 30 лет.
Условия монтажа
Для обустройства силовой электрической магистрали с применением марки АПвБбШп используется специальное высоковольтное оборудование. При монтаже обязательно устанавливаются керамические предохранители, на входе и выходе магистрали рекомендуется установка УЗО.
Свойства АПвБбШп позволяет выполнять монтаж горизонтальных, вертикальных и наклонных электрических трасс. При укладке таких магистралей не требуется дополнительная изоляция, короба или лотки. Кабель может монтироваться непосредственно под землей без дополнительной герметизации и антикоррозионной обработки.
Таким образом можно отметить еще одно достоинство – низкую трудоемкость и оперативность монтажа.
