Кровельный точечный вентиль (КТВ)
Кровельный-Точечный Вентиль (КТВ) или как его ещё называют: точечный аэратор, применяется на скатах крыши с уклоном от 30° и больше. Для гибкой черепицы применяют коньково-точечные вентили с ровным окладом.
На пологих скатах с уклоном меньше 30 градусов аэратор может быть малоэффективен из-за небольшой разницы в высоте между коньком и карнизом крыши. Так же в зимнее время может быть просто засыпан снегом, что может привести к потере процесса вентиляции в подкровельном пространстве крыши и образованию разрушительных процессов. Для пологих крыш на коньках вместо КТВентиля применяют коньковые дефлекторы (коньковые трубы).
Кровельные аэраторы на битумной черепице
Все детали вентиля изготавливаются из качественного пластика. Существуют разные расцветки кровельных аэраторов, которые можно подобрать под цвет кровли. Стандартным и совместимым со всеми расцветками битумной черепицы считается чёрный цвет точечных аэраторов.
Если крыша имеет необходимый уклон более 30°, то в этом случае точечные вентили будут уместны.
Для начала необходимо расчитать количество точечных вентилей, которое необходимо для заданной крыши. Чтоб посчитать количество аэраторов, необходимо знать площади всех скатов составляющих крышу.
Как посчитать количество коньково-точечных вентилей
Одна стандартная КТВ-шка расчитана на обслуживание 50-60 м² крыши (в зависимости от компании производителя). Считается по площади ската.
Как пример, кровельный вентиль популярного производителя VILPE расчитан на обслуживание 50 м.кв. крыши.
По такому же принципу расчитывают количество точечных аэраторов других размеров и видов. За основу берут пропускную способность одного точечного вентиля (например, 1 вентиль на 50 м.кв., 60 м.кв.; 25 м.кв. и т.д.) и площадь отдельных скатов или всей крыши.
Виды точечных аэраторов
Коньково-Точечные Вентили для готовой кровли
Крепится поверх готовой кровли.
Состоит из оклада, защитной сетки и колпака. На нижней стороне оклада установлена резиновая прокладка, отвечающая за герметизацию с кровлей.
Монтируются при помощи шестигранных саморезов с прорезиненой шайбой (как для металлочерепицы).
Стандартные вентили монтируемые вместе с гибкой кровлей
Самые надёжные точечные вентили. Оклад вентиля укрывается гибкой черепицей.
Состоит из оклада, защитной сетки и крышки. Конструкция точечного вентиля легко разбираемая.
Один стандартный вентиль предназначен на обслуживание 60 м² готовой кровли.
Бывают похожие (однотипные) аэраторы с меньшей площадью вент-прорези, предназначенные на 50 м.кв. крыши.
Для монтажа необходим кровельный битумный клей, дающий надёжности в герметизации.
Простой коньково-точечный вентиль
Есть более простые и дешёвые Коньково-Точечные Вентили.
КТВентиль от ТехноНиколь и Аквасистем расчитан на обслуживание 25-30 м.кв. крыши:
Видео о кровельных вентилях:
Коньковые дефлекторы (трубы)
Для крыш с малыми уклонами (от 35° и меньше), для устройства подкровельной вентиляции применяются коньковые вент-трубы (дефлекторы).
Коньковые кровельные трубы распологаясь в верхней точке конька крыши, увеличивают высоту между коньком и карнизом (в местах входа/выхода воздушных масс в/из подкровельного вент-пространства), тем самым увеличивая силу естественной тяги воздуха в подкровельном пространстве.
Один коньковый дефлектор рассчитан на обслуживание 50 м² готовой крыши.
Разнообразие кровельных вентилей для битумной черепицы
В зависимости от производителя, можно встретить большое разнообразие кровельных вентилей, имеющих как внешние различия, так и разную характеристику на обслуживание площади крыши.
Аэратор ТехноНИКОЛЬ КТВ коричневый
Компания ТехноНИКОЛЬ предлагает купить одну из трех моделей аэраторов для кровельной вентиляции:
Назначение
Аэратор KTB коричневый, стоимость которого. ‘ data-image=’https://sankt-peterburg.tstn.ru/upload/iblock/592/229339_1.jpg’>
Компания ТехноНИКОЛЬ предлагает купить одну из трех моделей аэраторов для кровельной вентиляции:
Назначение
Аэратор KTB коричневый, стоимость которого. ‘ data-image=’https://sankt-peterburg.tstn.ru/upload/iblock/592/229339_1.jpg’>

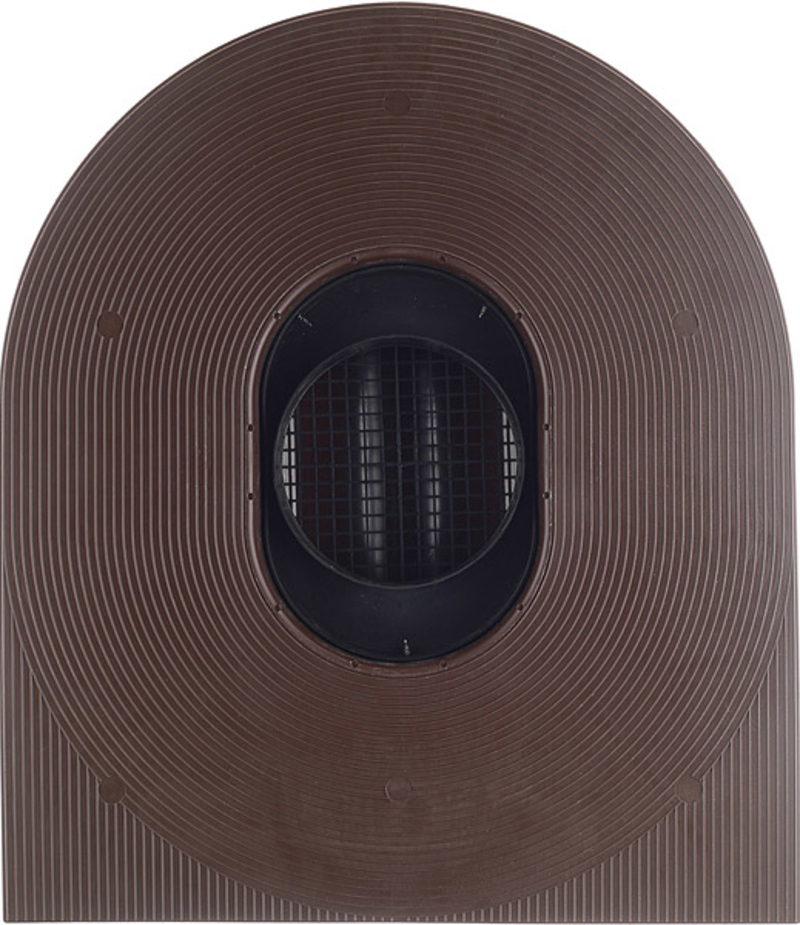

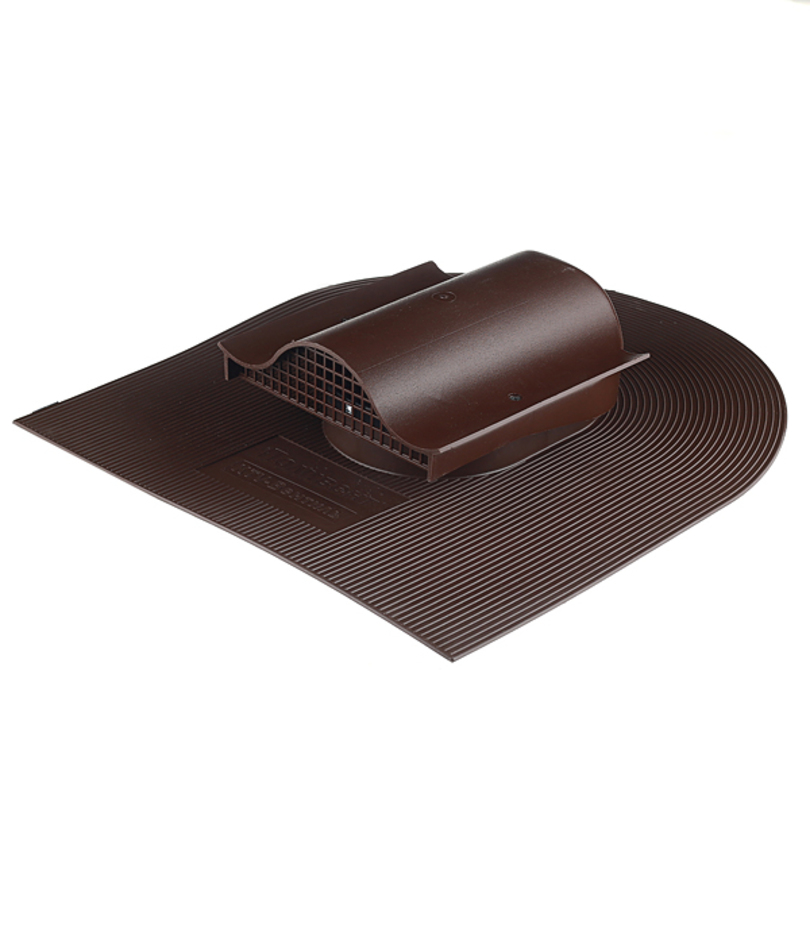

Кровельный аэратор KTB ТехноНИКОЛЬ коричневого цвета
Аэратор KTB коричневого цвета – это продукт из полипропилена, монтируемый на кровлю с целью удаления излишков влаги.
Компания ТехноНИКОЛЬ предлагает купить одну из трех моделей аэраторов для кровельной вентиляции:
Назначение
Аэратор KTB коричневый, стоимость которого указана на нашем сайте, позволяет регулировать давление под кровлей, а также «выветривать» влагу из-под утеплителя. Аэраторы подходят только для устройства крыш с битумным покрытием.
Преимущества:
Упаковка и хранение
Кровельный аэратор KTB ТехноНИКОЛЬ коричневого цвета весит 0,3 кг, его поставляют в фирменной упаковке. Хранить продукцию рекомендуется в сухом закрытом помещении.
Применение аэратора позволяет осуществлять эффективную вентиляцию кровельного ковра. Если вы хотите купить аэратор KTB коричневого цвета, оформите заявку в режиме онлайн. Чтобы быть в курсе всех акций компании, подпишитесь на новости гипермаркета и покупайте аэраторы КТВ со скидкой.
Кровельные аэраторы ТехноНиколь
Производитель материалов для кровли «ТехноНиколь» предоставляет расширенную гарантию на свою продукцию, поэтому Вы можете быть уверены в качестве как кровельного материала, так и кровельных компонентов. Вентиляция «ТехноНиколь» имеет гарантированный срок службы не менее 15 лет, максимальная гарантия рассчитана на 30 лет.
В данной статье мы рассмотрим важность использования кровельных компонетов в главной борьбе за сухость в помещении гаража и отсутствие протечек мягкой кровли.
Подкровельная вентиляция. Назначение.
Что может происходить с кровлей в случае отсутствия вентиляции? В любом помещении при отсутствующей вентиляции происходит застой воздуха, в последствии воздух очень быстро конденсируется и «выпадает роса». Соответственно, мягкая черепица отслаивается, теплоизоляция не задерживает тепло (так как намокает и уплотняется), деревянные элементы конструкции (стропила, балки и пр.) гниют.
Принцип работы подкровельной вентиляции
Грамотно установленная вентиляция защищает любое строение от разрушения. В чем состоит принцип работы подкровельной вентиляции? Давайте разберемся по порядку:
Точечные аэраторы
Точечный аэратор PILOT
Применяется только на мягкой кровле. Фиксируется в момент наплавления или укладки кровли при помощи проходного элемента. Диаметр выхода D = 110 мм. 1 аэроэлемент рассчитан на 5 кв.м.
Кровельный аэратор PILOT состоит из:
Основные преимущества аэратора PILOT:
Точечный аэратор КТВ
Применяется только на мягкой кровле. Фиксируется в момент наплавления или укладки кровли при помощи проходного элемента. Диаметр выхода D = 110 мм. 1 аэроэлемент рассчитан на 5 кв.м. В отличии от модели PILOT менее заметен на кровле.
Кровельный аэратор КТВ состоит из:
Основные преимущества аэратора КТВ:
Точечный аэратор SKAT
Основные преимущества вентиля SKAT:
Ремонт кровли гаражей и зданий в Санкт-Петербурге и Ленинградской области
Мы работаем по Санкт-Петербургу и Ленинградской области
Аэратор Поливент-КТВ-вентиль для гибкой черепицы коричневый
Наличие
Доступно со склада самовывоза
Предназначен для вентиляции подкровельного пространства на скатных кровлях. Предназначен только для кровель из битумной (гибкой) черепицы. Монтируется в процессе строительства кровли, для чего устанавливают дополнительный кусок подкладного ковра, прорезают отверстие (приблизительный размер отверстия 250х160) как в подкладном ковре, так и основании под кровлю, нижнюю сторону юбки КТВ промазывают битумным клеем, устанавливают КТВ поверх подкладного ковра и основания так, чтобы отверстия КТВ, подкладного ковра и основания совпали и крепят гвоздями для битумной черепицы, затем юбка аэратора полностью накрывается битумной (гибкой) черепицей впритык к вороту, при этом черепицу требуется дополнительно подмазывать мастикой. Аэратор устанавливают на расстоянии 0,5-0,8 м от конька, при этом, на свесах обеспечивается приток воздуха. За счёт разной высоты создаётся перепад давления, в результате чего влага, испаряющаяся из утеплителя выводится за счёт движения воздушных потоков, при этом утеплитель остается сухим, сохраняя свои теплоизолирующие свойства. Один аэратор обеспечивает вентиляцию до 50 м.кв кровли Размер юбки – 530х465 мм, Размер отверстия – 250х160 мм. Цвет – коричневый
высота аэратора – 110 мм.
Гарантируем доставку вовремя!
Если мы опоздали, доставка — бесплатно.
в зимнее время года, при минусовых температурах, монтаж производить с осторожность, т.к. пластик теряет эластичность и становится более хрупким.
Установить дополнительный кусок подкладного ковра, прорезать отверстие (приблизительный размер отверстия 250х160) как в подкладном ковре так и в основании под кровлю, нижнюю сторону юбки КТВ промазать битумным клеем, установить КТВ поверх подкладного ковра и основания так, чтобы отверстия КТВ, подкладного ковра и основании совпали и закрепить гвоздями для битумной черепицы, затем юбку аэратора полностью накрыть битумной (гибкой) черепицей впритык к вороту, при этом черепицу дополнительно подмазать мастикой.
Коньковый аэратор для мягкой кровли технониколь
Подкровельная вентиляция ТЕХНОНИКОЛЬ
Подкровельная вентиляция ТЕХНОНИКОЛЬ: необходимость или излишество?
Без вентиляции в подкровельном пространстве и в кровельном пироге застаивается воздух, происходит накопление влаги и образуется конденсат. Попадая на холодную поверхность, конденсат превращается в «росу» и разрушает кровлю изнутри. Что происходит в результате? Значительно ухудшаются эксплуатационные характеристики здания в целом.
Как работает подкровельная вентиляция ТЕХНОНИКОЛЬ?
Коньковый аэратор ТЕХНОНИКОЛЬ (сплошной)
Расход: 1 аэратор прибл. на 25 м 2;
Размер: 0,61 х 0,29 м.
Устанавливается на коньковые кровли, надежный пенополиуретановый фильтр обеспечивает качественную защиту от воздействия дождя, снега и насекомых. На аэратор монтируется специально разработанная коньково-карнизная черепица, цвет которой гармоничен основному цветовому решению кровли. Герметичность и прочность конструкции обеспечивается точным соединением накрываемых и накрывающих окончаний. Благодаря коньковому аэратору кровля выглядит эстетично, а строение имеет безупречный вид.
Детали Конькового аэратора ТЕХНОНИКОЛЬ:
1. Специальный барьер от атмосферных осадков и насекомых.
5. Накрываемое окончание.
2. Структурные ребра.
6. Разметка для крепления черепицы.
3. Разделительная перегородка.
7. Отверстия для специальных гвоздей.
4. Взаимосоединяющиеся окончания.
8. Накрывающее окончание.
Коньковый аэратор монтируется в процессе установки гибкой черепицы. Подробные рекомендации по монтажу представлены в Инструкции по применению, которая входит в комплектацию.
Точечные аэраторы
Используются в случаях:
Аэратор PILOT скатный ТЕХНОНИКОЛЬ D=110 мм
Диаметр выхода 110 мм.
Детали Аэратора PILOT скатный:
1. Проходной элемент;
3. Основание, H=500 мм.
Аэратор PILOT скатный: особенности монтажа и эксплуатации
В комплектацию входит Инструкция по применению, где имеются рекомендации по установке аэратора.
Аэратор КТВ скатный ТЕХНОНИКОЛЬ
Диаметр выхода 110 мм.
Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.
Детали Аэратора КТВ скатный:
2. Защитная заглушка.
Аэратор КТВ скатный: технические характеристики и особенности установки
В комплектацию входит Инструкция по применению, в которой даны рекомендации по монтажу конструкции.
Вентиль SKAT кровельный ТЕХНОНИКОЛЬ
По функциональности соответствует Аэратору КТВ скатному, отличие – в особенностях фиксации.
Диаметр выхода 110 мм.
Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.
Разработан для скатных кровель с плоской поверхностью, уклон которых превышает 5°, а в качестве кровельного покрытия используется гибкая черепица, плоские асбестоцементные листы или фальцевая кровля из металла. Монтаж вентиля производится после установки кровли.
В комплектацию входит Инструкция по применению с рекомендациями по монтажу.
Вентиль SKAT Monterrey кровельный ТЕХНОНИКОЛЬ
Отличие кровельного вентиля SKAT Monterrey от Аэратора КТВ скатного – в особенностях крепления на кровле. В остальном изделия идентичны.
Диаметр выхода 110 мм.
Цвет: Красный, Зеленый, Коричневый, Серый, Синий, Черный.
Вентиль разработан для металлочерепицы с профилем Monterrey, монтируется на готовую кровлю. Идеальный вариант для кровли, выстроенной с применением металлочерепицы от «МеталлКомплект», «Гранд Лайн» и «Металл Профиль».
Соответствие вентиля профилю металлочерепицы было доказано с помощью испытаний. В процессе испытаний использовались струи воды под давлением, которые были направлены на место крепления вентиля. Вода направлялась по разным направлениям, уклон металлочерепицы также был разный. Для определения протечки применяли сухую промокательную бумагу. Никаких протечек обнаружить не удалось.
Особенности монтажа – необходимо использовать силиконовый герметик и ориентироваться на рекомендации, имеющиеся в Инструкции по применению.
Каждая коробка комплектуется Инструкцией по применению, где описаны требования и рекомендации к установке.
[content-egg module=GdeSlon template=compare]
Коньковый аэратор «Технониколь» для мягкой кровли
Крыша плоская и скатного типа (рулонная, мембранная, из гибкой черепицы) прослужит значительно дольше, если будет оснащена вентиляционными каналами. Эту функцию выполняют аэраторы для мягкой кровли, посредством которых отводится влага, скапливающаяся в кровельном «пироге». В зависимости от конструкции устройства монтируются в определенной части кровли — это может быть скат или конек.
Описание и виды
Аэраторы отличаются между собой модификацией, параметрами, материалом, способом действия. Представлены устройства двумя типами — сплошные (линейные) и точечные.
При обустройстве крыши, выполненной из современного кровельного материала, предпочтение следует отдать сплошным коньковым аэраторам «Технониколь» для мягкой кровли, которые изготавливаются из ударопрочного пенополиуретана. Такой материал не подвержен перепадам температуры, коррозии и ультрафиолету. После установки конькового аэратора на мягкой кровле верхняя его часть покрывается идентичным материалом, который подбирается по цвету, благодаря чему устройства остаются незаметными, а кровля приобретает законченный эстетичный вид.
Устройства разных производителей обладают конструкционными сходствами. Их установка выполняется на коньковых участках крыши. Сплошные коньковые аэраторы «Технониколь» имеют ребра жесткости и воздухонепроницаемый уплотнитель, за счет чего:
Элементы отличаются простым и быстрым монтажом — аэраторы для крыши мягкой кровли соединяются между собой с помощью специальных замков. Пластиковое устройство необходимо согнуть, чтобы придать ему соответствующую форму. Площадь вентилируемого пространства составляет от 10 м2.
Правильная работа конькового аэратора для мягкой кровли «Технониколь» предусматривает приток воздуха со стороны карниза. Устанавливается на кровлях 12-45°.
Точечные аэраторы «Технониколь» для кровли (флюгарки, дефлекторы) выпускаются в двух вариантах — скатные и коньковые. К скатным моделям относятся:
Работа одного аэратора рассчитана на площадь 25 м2, при высоте вентилируемого подкровельного пространства 50 мм. Диаметр выходного отверстия составляет от 63 до 160 мм. Установка скатных аэраторов осуществляется на участках, где требуется привести в движение воздушные массы:
Окно мансарды или фонарь являются препятствиями свободной циркуляции воздуха, поэтому на таких участках целесообразной будет установка аэраторов с обеих сторон от элемента.
Принцип действия и функции аэраторов
Независимо от модели аэрационные элементы для мягкой кровли выполняют одинаковую функцию — удаляют конденсат из подкровельного пространства, проветривают и выводят влажный воздух наружу. Принцип их работы основан на создании тяги в трубе, которая образуется за счет области низкого давления, как результат разницы давления в подкровельном пространстве и в окружающей среде. На аэраторы возлагается важная функция — предупреждать нанесение ущерба кровельной конструкции и парогидроизоляционному слою.
Последствия скопления влаги под кровлей
Несмотря на то, что «пирог», состоящий из паро- и гидроизоляционных слоев, обеспечивает надежную защиту зданию от негативных воздействий внешней среды, он сам подвержен влаге, которая скапливается в нем при отсутствии хорошей вентиляции. Кровельная система устроена так, что создается полная герметизация, и щели, через которые мог бы проникать воздух, закрываются паробарьером. При этом влага, скопившаяся в подкровельном пространстве, остается в стропильной конструкции и дополняется влагой, поступающей извне. По истечении короткого периода (не более 2-х лет) на чердаке будет появляться грибок и плесень. Смонтированный на коньке коньковый аэратор мягкой кровли является защитой от таких неприятностей, так как вентиляция создается, как на отдельных участках, так и общая. Обеспечивая беспрепятственный вывод влаги, он обладает специальным защитным фильтром.
Необходимость просушки кровельного покрытия
Неотъемлемой частью современной кровли являются аэраторы. Причина заключается в самой системе, состоящей из трех слоев и требующей передвижения воздушных масс от конька к карнизу. Справиться с такой задачей не смогут обычные воздушные прослойки. Чтобы избежать образования конденсата воздух не должен задерживаться, дефлекторы усиливают циркуляцию воздушных масс.
Главными причинами просушки являются:
Качественно выполненная вентиляция с установкой коньковых и точечных аэраторов продлевает срок службы мягкой кровли, делает ее безопасной и обеспечивает комфортное проживание в доме.
Выбор и стоимость
Какому аэроэлементу отдать предпочтение полностью зависит от типа кровли. На рынке представлены изделия зарубежного и отечественного производства:
Стоимость устройств варьирует, поэтому всегда можно подобрать оптимальную модель элементов. Диапазон цен колеблется в пределах от 260 рублей до 3000 рублей и более.
Технология монтажа и подготовка инструментов
Очень важна подготовка инструментов прежде, чем приступить к работе. Потребуются:
Установка сплошных аэроэлементов имеет значительные отличия по сравнению с точечными аналогами. Монтаж проводится по следующей технологии:
Торцевая часть в местах соприкосновения с кровлей обрабатывается силиконовым герметиком.
Место размещения флюгарки определяется с учетом уязвимости кровли. Монтаж на скатных крышах выполняется на расстоянии 15-80 см от конька.
Актуальные профессиональные советы
Во время установки дефлекторов на уже эксплуатируемую кровлю следует проверять утеплитель на влажность и если такой фактор присутствует, выполняется замена на сухой материал с соответствующими показателями теплопроводности.
На плоской крыше простой конфигурации одна флюгарка устанавливается на каждые 100 м2, но при этом расстояние между ними не должно превышать 12 метров.
При монтаже на крыше с выраженными ендовой и коньком аэраторы располагаются вдоль конька и на границе водораздела ендовы.
Устанавливать дефлекторы лучше сразу с обустройством кровли, но если работы не были проведены своевременно, можно их выполнить позже. Несмотря на то, что монтаж не сложный, доверить лучше мастерам, которые сделают необходимые расчеты и подберут оптимальный вариант вентиляционных каналов.
[content-egg module=GdeSlon template=compare]
Аэратор коньковый ТехноНИКОЛЬ
Коньковый аэратор производства ТехноНИКОЛЬ черного цвета
Коньковый аэратор выполненный из полипропилена позволяет реализовать один из возможных вариантов решения подкровельной вентиляции. Предназначен для коньковых крыш с покрытием из гибкой черепицы. Для полноценного и правильного функционирования необходимо обеспечить приток воздуха в карнизной части. Для завершенности кровли на коньковый аэратор монтируется коньково-карнизная черепица.
Если вам нужна коньково-карнизная черепица, советуем обратить внимание на Коньково-карнизная черепица.
• оснащен пенополиуретановым фильтром для защиты от насекомых и задувания пыли листвы;
• не заметен на кровле.
Упаковка и хранение
Коньковый аэратор, цена которого сравнительно невысока, реализуют в заводских упаковках. Рекомендуем производить хранение изделий в сухом закрытом помещении.
